Los cuadros eléctricos industriales son componentes esenciales en cualquier sistema de automatización o instalación industrial. Su función va mucho más allá de distribuir la energía: centralizan el control, garantizan la protección de los equipos y mejoran la eficiencia operativa.
En este artículo, analizamos qué son, para qué sirven, cómo se montan, qué normativa deben cumplir y qué tipos de esquemas eléctricos son más comunes.
¿Qué es un cuadro eléctrico industrial y para qué sirve?

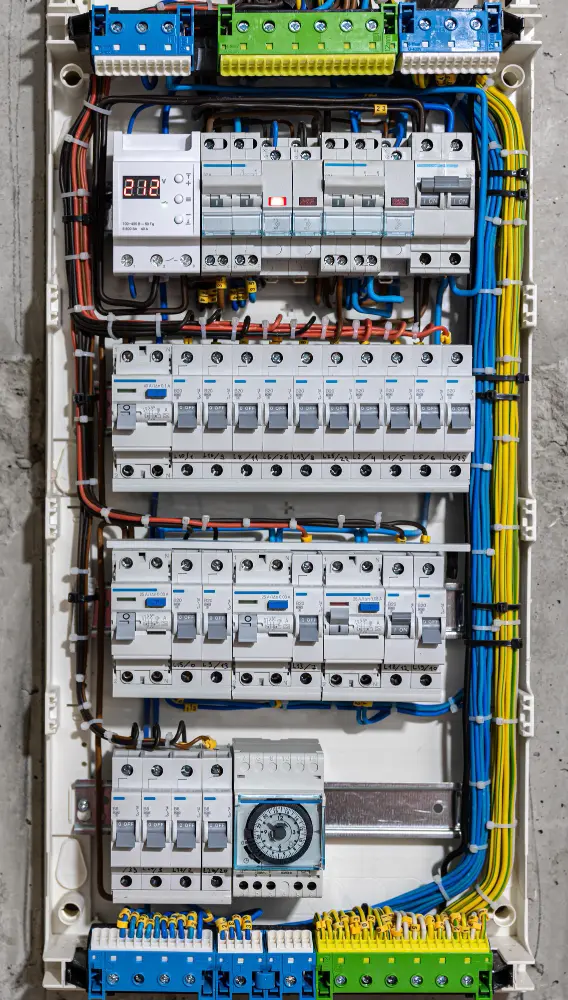

Un cuadro eléctrico industrial es una estructura que integra dispositivos de protección, control, maniobra y distribución eléctrica. Su diseño permite gestionar de forma segura y ordenada la electricidad que circula por una planta o proceso productivo.
Además, facilitan el mantenimiento, permiten la detección de fallos y optimizan la continuidad del servicio.
Normativa de cuadros eléctricos industriales
La normativa de cuadros eléctricos industriales garantiza la seguridad de los operarios, la fiabilidad del sistema y el cumplimiento legal de la instalación. Entre las normativas más relevantes destacan:
- UNE-EN 61439: regula las características técnicas de los cuadros de baja tensión.
- REBT (Reglamento Electrotécnico de Baja Tensión): aplicable en instalaciones en España.
- Normas CE: imprescindibles para garantizar la conformidad europea.
Cumplir estas normativas es clave para evitar sanciones, garantizar la protección contra cortocircuitos o sobrecargas, y asegurar el correcto funcionamiento de los equipos conectados.
Elementos principales de un cuadro eléctrico industrial
Los cuadros eléctricos están compuestos por distintos elementos que permiten su correcto funcionamiento. A continuación, detallamos los más habituales:
1. Interruptores y seccionadores
Son los encargados de abrir o cortar el paso de la corriente eléctrica en caso de avería o mantenimiento. Existen de distintos tipos, como magnetotérmicos o diferenciales
2. Relés y contactores
Permiten controlar circuitos de potencia a través de señales de control. Son esenciales en sistemas automatizados.
3. Autómatas programables (PLCs)
Cada vez más presentes en los cuadros modernos. Permiten ejecutar programas lógicos de control y supervisar procesos industriales de forma digital.
4. Borneras, fusibles y protecciones
Permiten la distribución ordenada del cableado y protegen contra sobrecargas y cortocircuitos.

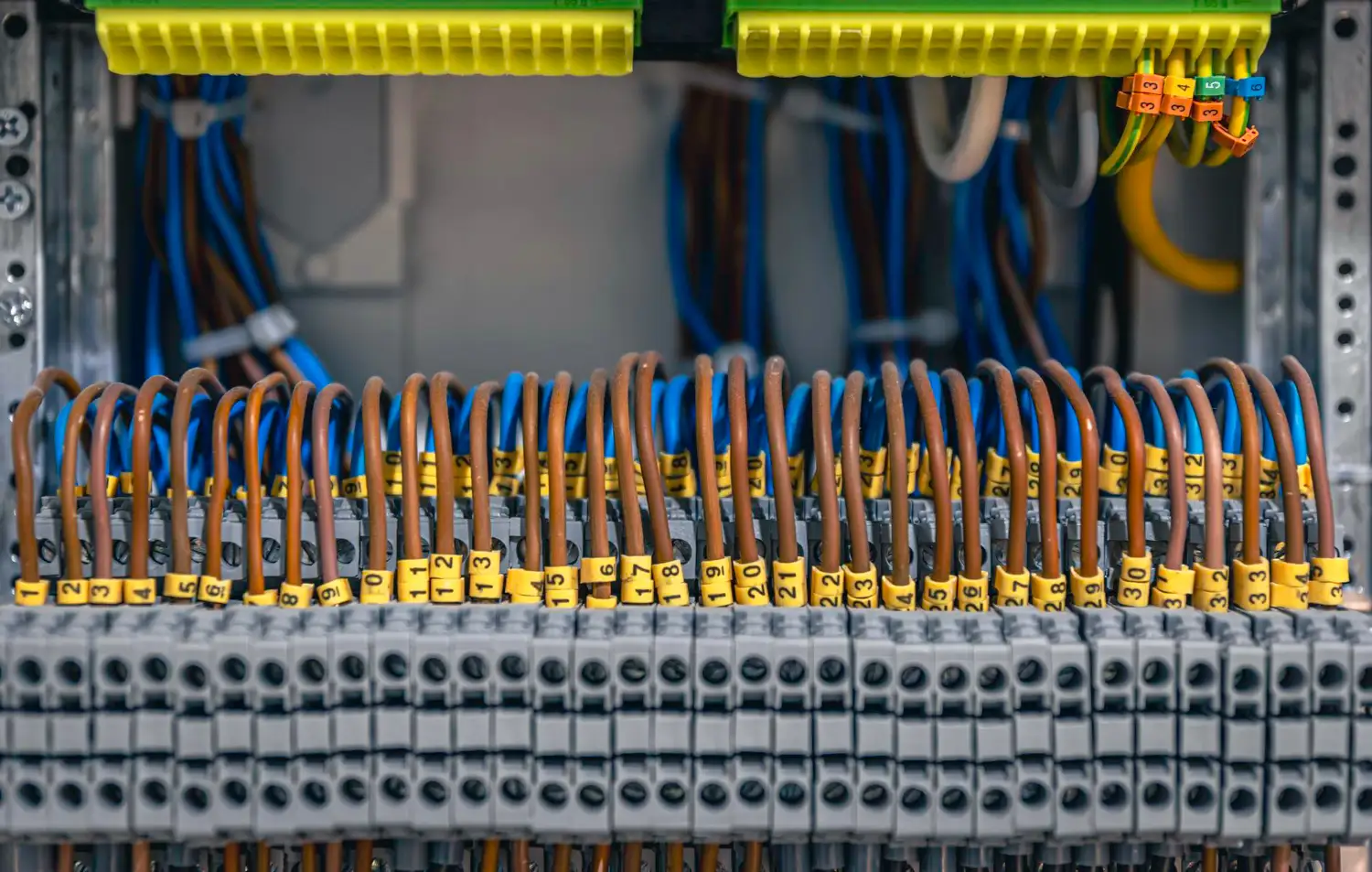

Montaje de cuadros eléctricos industriales: aspectos clave
El montaje de cuadros eléctricos industriales requiere de personal cualificado y debe seguir criterios técnicos rigurosos. Algunos factores claves son:
- Diseño previo según las necesidades del proceso o instalación.
- Selección adecuada de componentes eléctricos.
- Cableado ordenado y documentado para facilitar el mantenimiento.
- Cumplimiento de normativas y ensayos eléctricos antes de la puesta en marcha.
El trabajo bien ejecutado en esta fase es clave para evitar futuras averías y para garantizar una instalación segura y duradera.
Esquemas de cuadros eléctricos industriales más utilizados
Los esquemas eléctricos permiten representar gráficamente cómo están conectados los elementos dentro del cuadro. Son una herramienta indispensable para técnicos e ingenieros. Los más comunes son:
1. Esquema unifilar
Representa de forma simplificada y clara las conexiones eléctricas principales. Muy útil en fases de diseño y revisión.
2. Esquema multifilar
Más detallado, muestra todas las conexiones cable a cable. Se utiliza especialmente en cuadros complejos o con gran número de automatismos.
3. Esquema funcional
Representa cómo se comportan los distintos elementos en función de los estados del sistema. Es habitual en cuadros con lógica de control programada mediante PLCs.
¿Qué ofrece EXE Ingeniería en el diseño y montaje de cuadros eléctricos?
En EXE Ingeniería trabajamos de forma integral en el diseño y montaje de cuadros eléctricos industriales. Nos encargamos de todo el proceso, desde la creación de esquemas eléctricos con EPLAN hasta el montaje en nuestro propio taller.
Además, suministramos los materiales, realizamos la instalación eléctrica en campo y nos ocupamos de la puesta en marcha de la instalación, asegurando que todo funcione correctamente desde el primer momento.
Este servicio suele formar parte de proyectos más amplios de automatización industrial, donde también nos ocupamos de la programación de PLCs y sistemas SCADA. Al ser integradores certificados AVEVA-Wonderware, garantizamos soluciones fiables y adaptadas a cada cliente.
¿Te interesa implementar soluciones eléctricas eficientes en tu industria?
Visita nuestra página de servicios de automatización industrial y descubre cómo podemos ayudarte.
Estamos aquí para ayudarte
Ponte en contacto con nosotros y resolveremos todas tus dudas acerca de nuestros servicios.
Polígono CentroVía Calle Nicaragua, 10, Nave 11,
50198 La Muela, Zaragoza
+34 976 14 95 60
Preguntas frecuentes
Es una instalación eléctrica que agrupa y organiza los dispositivos de control, protección y distribución de energía en entornos industriales. Su función principal es garantizar el correcto funcionamiento y la seguridad de los sistemas eléctricos de la planta.
Los cuadros eléctricos industriales deben cumplir con normativas como la UNE-EN 61439, el Reglamento Electrónico de Baja Tensión (REBT) y otras directrices europeas de seguridad y diseño.
Incluye el diseño del esquema eléctrico, el suministro de componentes, el cableado, el montaje de dispositivos, la verificación del cuadro y su instalación en campo, seguido de pruebas y puesta en marcha.
Una de las herramientas más utilizadas es el software EPLAN, que permite crear esquemas eléctricos detallados, normalizados y adaptados a cada tipo de proyecto.
EXE Ingeniería se encarga del diseño de esquemas eléctricos con EPLAN, montaje en su propio taller, instalación eléctrica en campo y puesta en marcha. Todo ello dentro de un servicio integral de automatización industrial.
